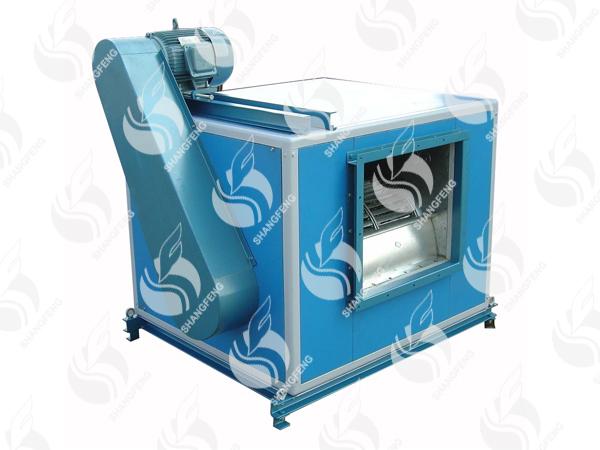

1、HTFD-T型柜式離心風機概述 1.1. HTFD-T型柜式離心風機是一種高效率、低噪聲箱式離心風機。產品由低噪聲前傾多翼離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置的不同，提供12種不同角度的進出風口位置，以滿足用戶不同的安裝環境需要。根據通風與消防的不同要求分A式和B式兩種類型，A式電機裝在箱體內，用于通風換氣；B 式電機裝在箱體外，用于消防排煙，并經國家消防裝備監督質量檢驗中心按GA211-2009 《消防排煙風機耐高溫試 驗方法》進行耐高溫試驗，能在 280℃高溫條件下 連續運行 60 分鐘以上。 1.2. 風機按直徑分為 9"-36" 十二種規格系列 風量為1650~85000m3/h，全壓為80~1000Pa。 HTFD-T 型柜式離心風機分為Ⅰ、Ⅱ二種類型，其中Ⅰ型為單速型，Ⅱ型為雙速，配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要。風機也可配用變頻電機和變頻控制器，實現變頻調速，建議調節頻率鎖定在 25Hz~50Hz。 1.3. 為適應防爆環境需要，風機可做成防爆風機，防爆等級為 EXdIIBT4，適用于易燃、易爆氣體的場所。 1.4. 為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機消聲型箱體加厚，以降低風機噪聲。 1.5. 風機可加配初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗，并需適當增加風機箱體長度。 2、HTFD-T型柜式離心風機工作條件 工作溫度：-20~+40℃(可連續運轉)； 耐高溫：100℃(可連續運轉 20 小時)；280℃(可連續運轉 60 分鐘)； 濕  度：小于90％； 介質條件：空氣 工作電源：三相、380V/50Hz。 3、HTFD-T型柜式離心風機應用 風機可廣泛應用于賓館、飯店、禮堂、影劇院、地下室、工礦企業、辦公樓等場所通風排煙，特別適用于需要低噪聲、大風量通風排煙的場所。 4、HTFD-T型柜式離心風機配置 4.1.標準配置 ●葉輪；●機殼(機殼、集流器、支架)；●電機；●軸承（帶殼）；●主軸； 4.2.備選件及附件(訂貨時注明是否購買) ※減振設備； ※消聲器； ※過濾器； 5、HTFD-T型柜式離心風機加工工藝 ●皮帶輪、皮帶；●皮帶罩（僅A式）；●消聲型箱體；●電機調節道軌； ●進出口法蘭。 ※控制箱；※對接法蘭；※電機防雨罩（僅A式）。 5.1.風機葉輪、機殼為優質鍍鋅板，全部模具化生產，采用鉚接、咬口等手段，表面清潔平整、不存在焊接變形現象。 5.2.風機消聲型箱體采用框架、箱板拼裝設計，框架采用先進的金屬冷彎機組一次拉伸而成(也可根據用戶需要采用鋁合金型材)，箱板為彩涂板，表面清潔美觀、耐腐蝕性強，內層為鍍鋅消聲微穿孔板，夾層為阻燃可發性聚苯乙烯泡沫板，可進一步降低噪聲。產品可進行現場拆裝。  6、HTFD-T型柜式離心風機性能參數 HTFD-T-I型柜式離心風機性能參數表(1) 機號 轉速 (r/min) 風量 (m3/h) 全壓 (Pa) 靜壓 (Pa) 功率 (kW) 噪聲 dB(A) 重量 (kg) 9" 900 1650 186 165 0.55 58 84 2040 195 163 2280 201 161 2520 203 155 2670 203 145 3150 195 120 1000 1800 233 208 0.75 59 85 2160 240 205 2520 251 203 2880 256 193 3240 240 160 3600 234 135 1100 2050 280 248 0.75 60 85 2450 291 245 2850 297 235 3250 300 220 3650 301 200 4050 285 160 1200 2250 333 295 1.1 60 89 2660 342 288 3060 349 278 3470 352 260 3870 359 245 4280 344 205 1300 2400 382 338 1.1 61 89 2840 396 335 3280 405 323 3720 410 305 4160 412 280 4600 401 240 1400 2585 443 392 1.5 62 92 3059 459 389 3532 470 375 4006 476 354 4480 478 325 4954 465 278   HTFD-T-I型柜式離心風機性能參數表(2) 機號 轉速 (r/min) 風量 (m3/h) 全壓 (Pa) 靜壓 (Pa) 功率 (kW) 噪聲 dB(A) 重量 (kg) 10" 800 1850 192 175 0.75 59 105 2110 195 173 2370 196 168 2630 195 160 2890 191 150 3150 187 138 900 2000 238 218 1.1 60 110 2310 242 216 2650 248 213 2930 246 203 3230 245 193 3500 236 175 1000 2250 295 270 1.5 61 113 2570 301 268 2890 305 262 3210 301 250 3530 292 230 4000 279 200 1100 2500 354 323 1.5 61 113 2920 360 318 3360 369 313 3710 368 300 4170 366 280 4500 351 250 1200 2500 411 380 2.2 62 121 3030 421 375 3500 426 365 4040 421 340 4510 416 315 5000 415 292 1300 2708 481 445 2.2 63 121 3281 493 439 3791 498 427 4375 493 398 4884 487 368 5415 487 342
